terça-feira, 25 de outubro de 2011

Comandos Básicos: EXTEND (Estender)

Extend - Estende um objecto até à face de outro objecto.

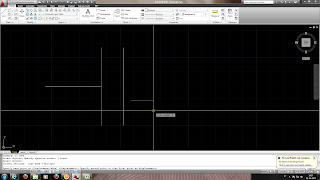

Usando as duas linhas do exercício anterior, vamos copiar a vertical para o lado direito do espaço de trabalho. O objectivo é estender a linha horizontal até à nova linha vertical.








Digite extend ou ex (box Extend do menu Modify -Home Tab) na linha de comando; pressione enter

Command: ex EXTEND
Current settings: Projection=UCS, Edge=None
Select boundary edges ...
Select objects or <select all>:










Vamos seleccionar a linha mais à direita (como fronteira), clicando sobre ela (com o botão esquerdo do rato); pressione enter


Select objects or <select all>: 1 found
Select objects:
Select object to extend or shift-select to trim or
[Fence/Crossing/Project/Edge/Undo]:


Agora, terá que seleccionar a linha que pretende estender.
Clique sobre a linha horizontal (em qualquer ponto entre o seu midpoint e o endpoint mais à direita), para obter o resultado pretendido. Pressione enter para sair do comando.



Comandos Básicos: TRIM (Cortar)

Trim - Corta um objecto pela face de outro objecto.


Para este exercício vamos desenhar uma linha horizontal e outra vertical que se cruzam.

Usando o trim:
Digite trim ou tr (box Trim do menu Modify - Home Tab) na linha de comando; pressione enter
Command:  TRIM
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>:

Vamos seleccionar a linha vertical para servir de fronteira de corte.
Clique com o botão esquerdo do rato na linha vertical para a seleccionar; pressione enter



Select objects or <select all>: 1 found
Select objects:
Select object to trim or shift-select to extend or
[Fence/Crossing/Project/Edge/eRase/Undo]

O Cad pede-lhe o objecto que pretende cortar.
Clique num dos lados da linha horizontal para a cortar; pressione enter para sair do comando.


Resultado na imagem em baixo.


Comandos Básicos: STRETCH (Esticar)

Serve para esticar um objecto através de uma janela de selecção ou polígono.

Vamos esticar um rectângulo previamente desenhado (4 x 2 m) em 2 m:

Digite stretch ou s; pressione enter (ou use a box Stretch do menu Modify - Home Tab)

Command: stretch
Select objects to stretch by crossing-window or crossing-polygon...
Select objects:


Abra uma janela de selecção da direita para a esquerda por forma a apanhar a face mais à direita do rectângulo, como exemplificado na imagem em baixo; pressione enter


Select objects: Specify opposite corner: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>:

O Cad pede-lhe o base point (ponto de origem).
Clique (com o botão esquerdo do rato) num dos endpoints ou midpoint (modos que têm que estar ligados no OSNAP, caso contrário terá que digitar manualmente end ou mid) dessa mesma face, ou mesmo em qualquer ponto do espaço de trabalho. Em baixo, exemplo de selecção de midpoint (meio da linha) como origem.


Arraste o rato para a direita e digite o valor 2; pressione enter


Specify second point or <use first point as displacement>: 2

Ficou com um rectângulo 6 x 2 m.



segunda-feira, 24 de outubro de 2011

Comandos Básicos: MIRROR (Espelho)

O comando Mirror (espelho) transforma o(s) objecto(s) seleccionado(s) no seu simétrico.
Vamos fazer mirror do rectângulo que rodámos a 45º:


Digite mirror ou mi (box Mirror do menu Modify - Home Tab); pressione enter

Command: mi MIRROR
Select objects:

Seleccione o objecto (neste caso, o rectângulo); pressione enter

Command:  MIRROR
Select objects: 1 found

A linha de comando pede-lhe o 1º ponto  do eixo de simetria. Clique num dos cantos do objecto (outra forma de escolher o endpoint ou intersection será digitando end ou int durante o comando, sem ter que ligar o OSNAP).

Select objects: Specify first point of mirror line:



Escolha o 2º ponto do eixo de simetria (F8 liga o modo ortogonal). Arraste o rato para cima, por exemplo, e clique no espaço de trabalho.


Select objects:  Specify first point of mirror line: Specify second point of
mirror line:

Para finalizar o comando, terá que indicar se pretende apagar ou não o objecto original.
Pressione enter se o quiser manter (repare que a letra N está escolhida por defeito), ou digite Y para apagar.

Erase source objects? [Yes/No] <N>:


Comandos Básicos: ROTATE (Rodar)

Vamos rodar o rectângulo desenhado em 45º :

Digite rotate ou ro (box Rotate do menu Modify - Home Tab); pressione enter

Command: ro
ROTATE
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0

Select objects:








Seleccione o rectângulo; pressione enter

Select objects: 1 found

Select objects:
Specify base point:


Agora o Cad pede-lhe a origem para a rotação (base point).
Se tem o OSNAP ligado, posicione e pause o rato em cima de um dos cantos do rectângulo, para seleccionar o endpoint como origem, e clique.
(Para ligar o OSNAP clique F3 - caso não tenha nenhum modo seleccionado - e escolha os modos que lhe interessam. Neste caso, bastaria ligar o endpoint ou intersection).

Introduza o valor 45 na linha de comando; pressione enter

Specify rotation angle or [Copy/Reference] <0>: 45

Comandos Básicos: RECTANGLE (Rectângulo)

Para desenhar um rectângulo com 4 x 2 m:

Digite rectangle ou rec (ou clique na box Rectangle do menu Draw - Home Tab); pressione enter

Command: rec RECTANG

Clique num ponto do espaço de modelação para definir o 1º canto

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:

Digite @4,2; pressione enter para finalizar.

Specify other corner point or [Area/Dimensions/Rotation]: @4,2
