Comandos Básicos: STRETCH (Esticar)

Serve para esticar um objecto através de uma janela de selecção ou polígono.

Vamos esticar um rectângulo previamente desenhado (4 x 2 m) em 2 m:

Digite stretch ou s; pressione enter (ou use a box Stretch do menu Modify - Home Tab)

Command: stretch
Select objects to stretch by crossing-window or crossing-polygon...
Select objects:

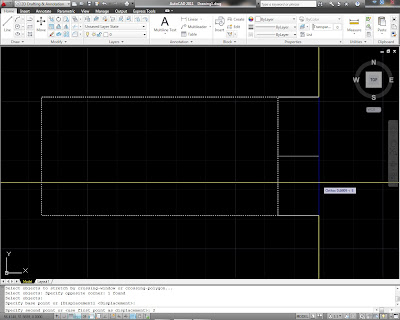

Abra uma janela de selecção da direita para a esquerda por forma a apanhar a face mais à direita do rectângulo, como exemplificado na imagem em baixo; pressione enter


Select objects: Specify opposite corner: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>:

O Cad pede-lhe o base point (ponto de origem).
Clique (com o botão esquerdo do rato) num dos endpoints ou midpoint (modos que têm que estar ligados no OSNAP, caso contrário terá que digitar manualmente end ou mid) dessa mesma face, ou mesmo em qualquer ponto do espaço de trabalho. Em baixo, exemplo de selecção de midpoint (meio da linha) como origem.


Arraste o rato para a direita e digite o valor 2; pressione enter


Specify second point or <use first point as displacement>: 2

Ficou com um rectângulo 6 x 2 m.
